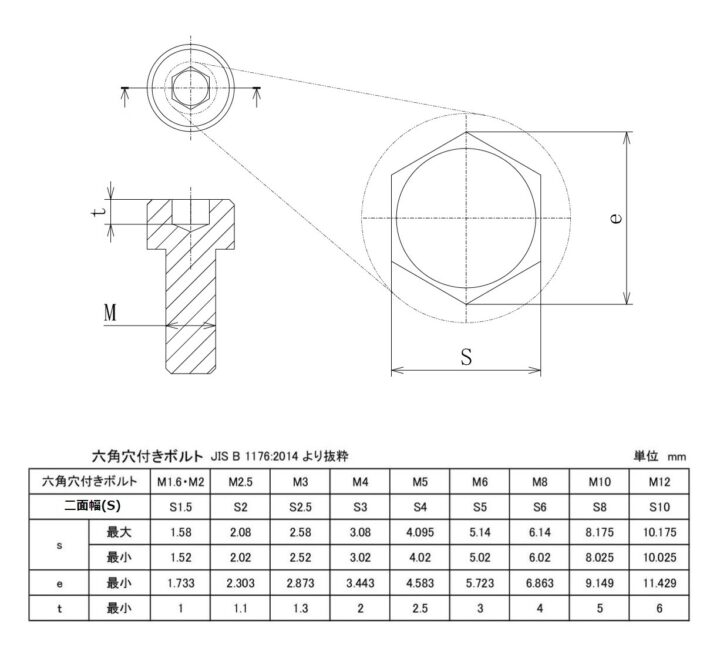

Wordsゲージ・治具の用語集

ゲージ・治具に使われる用語をわかりやすく解説いたします。

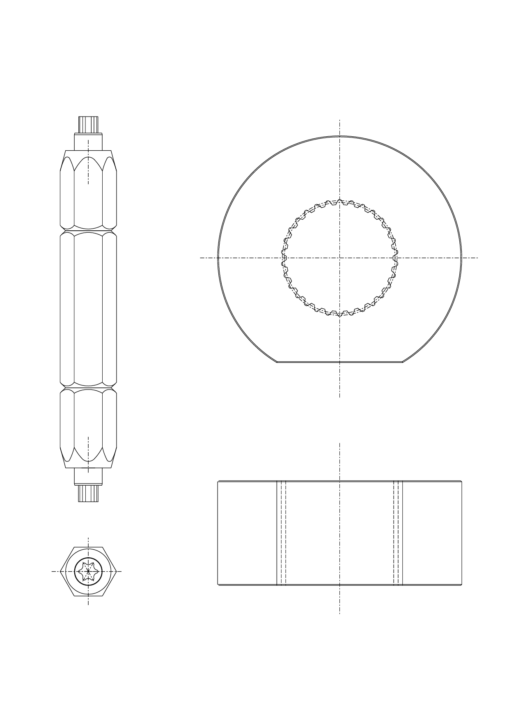

歯車用語

歯車用語の解説図

大径(Dee,Dei )

スプラインの最も外側を通る円の直径。

小径(Die,Dii)

スプラインの最も内側を通る円の直径。

ピッチ円径(D)

スプライン寸法を定義する基準となる円の直径。

歯厚

理想のピッチ円上で計測される一つの歯の円弧歯厚。

歯溝幅

理想のピッチ円上で計測される一つの歯溝の円弧歯溝幅。

モジュール(m)

ミリメートル単位で表した円ピッチを円周率πで除した値。
モジュールは、歯車の大きさを表すために使われ、歯車を選定する際や歯車機構を設計する際に最も基準となる値となる。
モジュールの値が大きいほど歯の大きさが大きくなる。

隅肉部

歯又は歯溝の歯底円とインボリュート歯面とを結ぶ凹曲面の部分。

歯形限界径(DFi,DFe)

歯形がインボリュート曲線であるべき限界点を通る円の直径。 この円は、歯先円(又は面取りの起点)と相まって歯形を保証する限界点を決める。
この円は、スプライン穴の大径の近辺、及びスプライン軸の小径の近辺に位置する。

【軸の場合】小径+隅肉部とインボリュート曲線の境目の点を繋いだ直径
【穴の場合】大径+隅肉部とインボリュート曲線の境目の点を繋いだ直径

総合誤差の許容値 λ(ラムダ)

歯車は歯形誤差、ピッチ誤差、歯みぞの振れ、歯厚誤差、歯すじ誤差などの製作上の誤差を必ずもっています。
その許容値を考慮して、ゲージ設計をおこなっております。
