PRODUCT INFO標準品「六角穴用ゲージ」のご紹介

ファムが製作した標準品「六角穴用ゲージ」をご紹介いたします。標準品のご購入を希望される方は、「詳細はこちら」から各商品のご購入をお願いいたします。

標準品「六角穴用ゲージ」

こちらの商品が気になる方は、形状・深さ測定器がオススメです。

納入先企業様一覧(順不同)

  • 株式会社 シマノ 様
  • 株式会社 Aimedic MMT 様
  • 株式会社 A-Traction 様
  • トーカロ 株式会社 様
  • 株式会社 トープラ 様
  • 株式会社 東京鋲兼 様
  • 日本電子材料 株式会社 様
  • 日本トムソン 株式会社 様

他40社様 以上

必ずお読みください

  1. English translation.

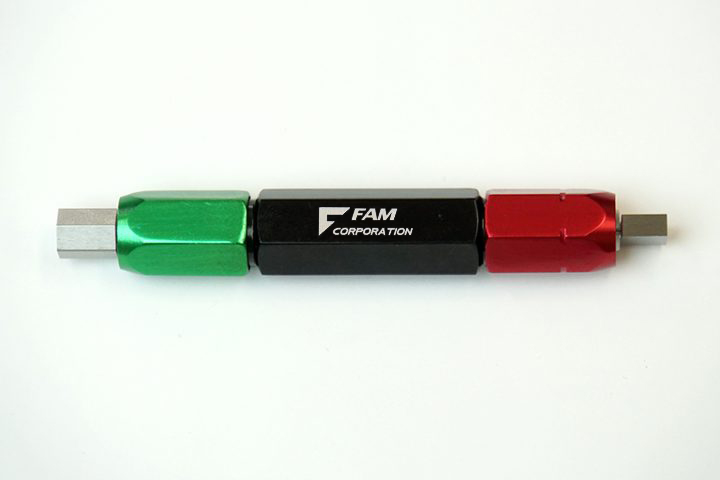

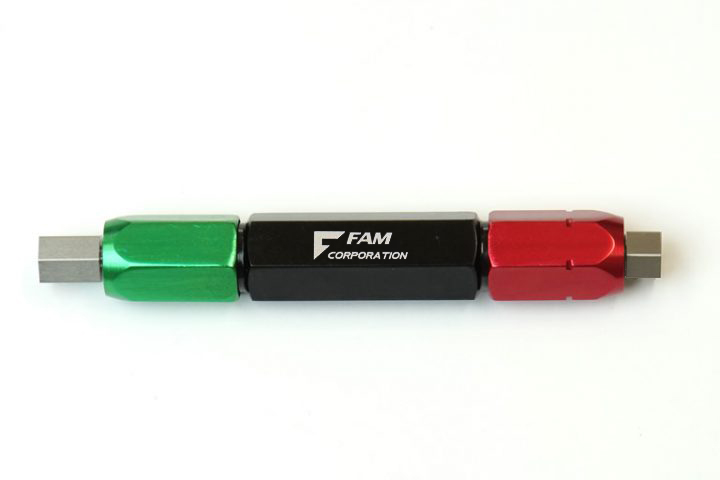

  2. 六角穴用ゲージは、六角形状が正しく機械加工されているかを検査するゲージです。通り側(青の取手)と止り側(赤の取手)があり、もし止り側のゲージが入った場合、JIS規格よりも形状が大き過ぎることになるので不合格品となります。止まり側が入らないで、通り側のゲージが入れば合格品となります。もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。六角通止めゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。

  3. 六角ゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。

  4. ゲージ先端にはケガ防止の微小R(R0.05程度)を施しております。

  5. ゲージの校正承っております。

  6. 納品の際には0.001mm単位の測定表を添付致します。
    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)

  7. 納期は在庫の有無によりますが、受注後3日~10日となっております。

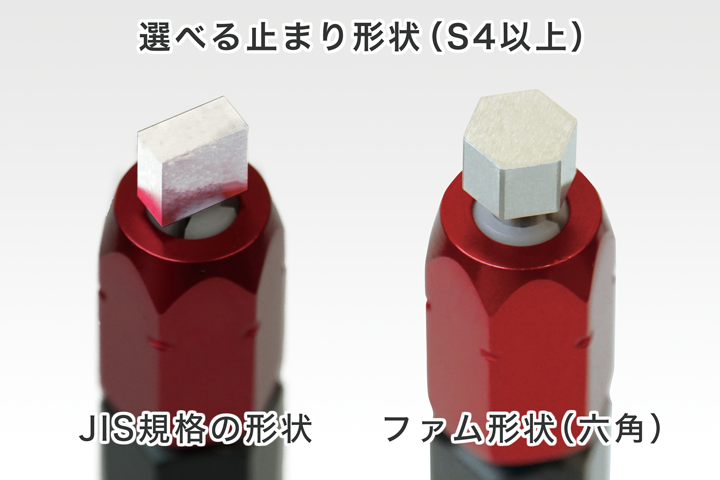

  8. S4以上の止り側のゲージは、JIS規格の形状(長方形)と、ファム形状(六角)からお選びいただけます。
    JIS規格(長方形)のメリット 3ヶ所の二面幅のどこが悪いのかを判別可能。
    ファム形状(六角)のメリット 通る・通らないかを、一度で検査可能。

  9. その他のサイズ・特注形状も対応可能です。

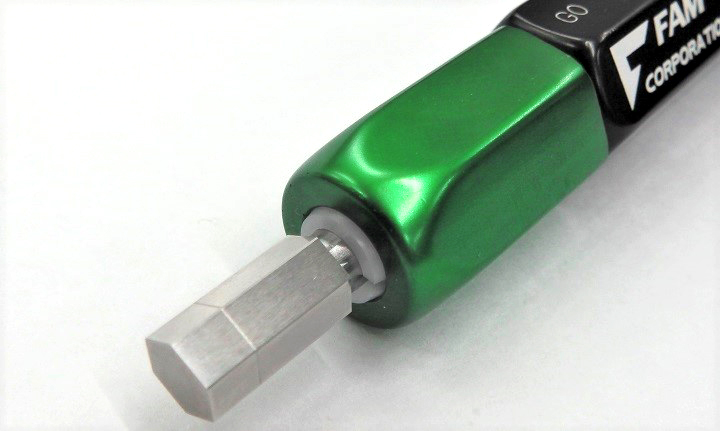

    指定位置でのケガキ線の追加等も承っておりますので、お気軽にご相談ください。

材質

SKD-11HRC60以上

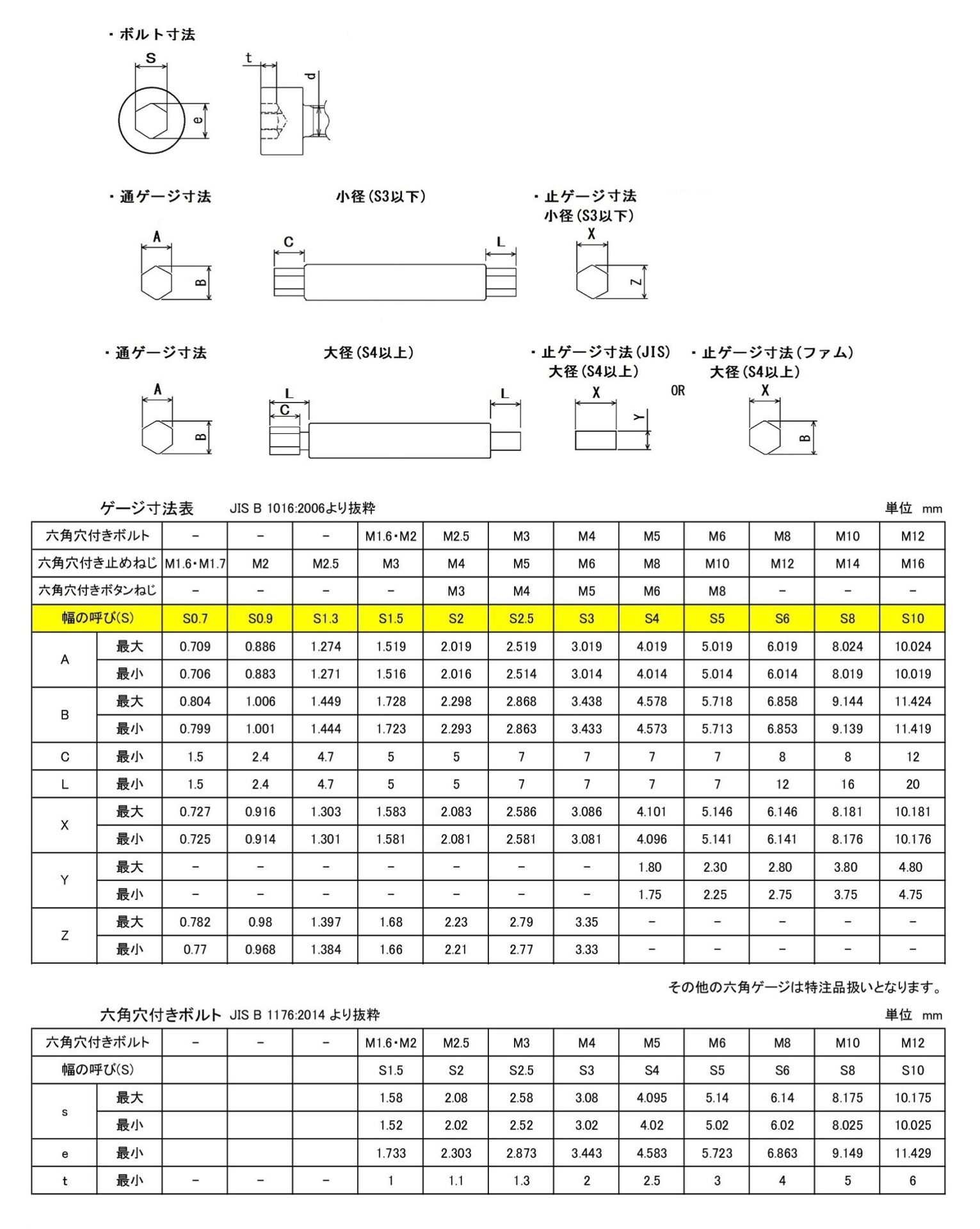

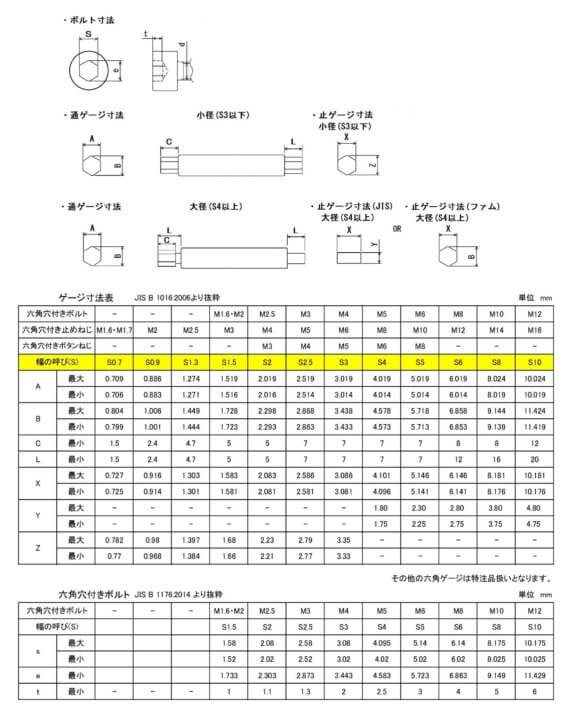

名称構成規格詳細ページ
S0.7-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S0.9-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S1.3-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S1.5-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S2-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S2.5-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S3-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S4-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S5-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S6-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S8-GAUGE通 / 止JIS B 1016:2006詳細はこちら
S10-GAUGE通 / 止JIS B 1016:2006詳細はこちら

校正・定期メンテナンスについて

面取り測定器とその他測定器の製品紹介動画はこちら
