PRODUCT INFO標準品「六角穴用ゲージ インチサイズ」のご紹介

ファムが製作した標準品「六角穴用ゲージ インチサイズ」をご紹介いたします。標準品のご購入を希望される方は、「詳細はこちら」から各商品のご購入をお願いいたします。

標準品「六角穴用ゲージ インチサイズ」

必ずお読みください

  1. 六角穴用ゲージは、六角形状が正しく機械加工されているかを検査するリセスゲージです。通り側(青の取手)と止まり側(赤の取手)があり、もし止まり側のゲージが入った場合、規格よりも形状が大き過ぎることになるので不合格品となります。止まり側が入らないで、通り側のゲージが入れば合格品となります。もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。六角通止めゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。

  2. 六角ゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。

  3. ゲージ先端にはケガ防止の微小R(R0.05程度)を施しております。

  4. ゲージの校正承っております。

  5. 納品の際には0.001mm単位の測定表を添付致します。
    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)
  6. 納期:受注後実働7日以内となっております。

  7. その他のサイズ・特注形状も対応可能ですので、お気軽にご相談ください。

材質

SKD-11HRC60以上

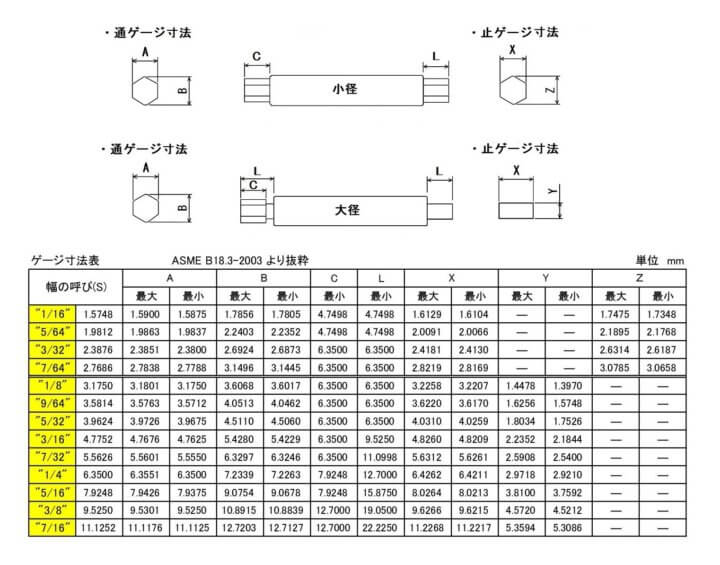

名称構成規格詳細ページ
Hexagon Gauge ‐ 7/16通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 3/8通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 5/16通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 1/4通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 7/32通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 3/16通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 9/64通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 5/32通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 1/8通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 7/64通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 3/32通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 5/64通 / 止ASME B18.3-2003詳細はこちら
Hexagon Gauge ‐ 1/16通 / 止ASME B18.3-2003詳細はこちら
