MITUTOYO × FAM株式会社ミツトヨ様と株式会社ファム

精密測定機器の総合メーカーとして、世界トップブランド「株式会社ミツトヨ」様の各種測定器と弊社の創造性を合わせた特殊測定器のご紹介です。

株式会社ミツトヨ様と株式会社ファムの関係

  • 精密測定機器の総合メーカーとして、世界トップブランド『株式会社ミツトヨ』様の各種測定器
  • 長年の経験と知識から得た株式会社ファムの創造性

株式会社ファムでは、創業時から、ものづくりにおいての測定・検証の重要さを深く認識し、精密測定機器の世界トップブランド株式会社ミツトヨ様の様々な測定機器を長年使用させていただき、測定に関するあらゆる知識をご教授いただいてきました。

また、ミツトヨ様の展示会用の製品や治具なども弊社からご提供させていただくこともあり、ミツトヨ様とは長年、良い関係を築かせていただいております。

このページでは、株式会社ミツトヨ様の測定器に、株式会社ファム製部品を付属させた特殊測定器等のご紹介をさせていただきます。

株式会社ミツトヨ×株式会社ファム 製作事例

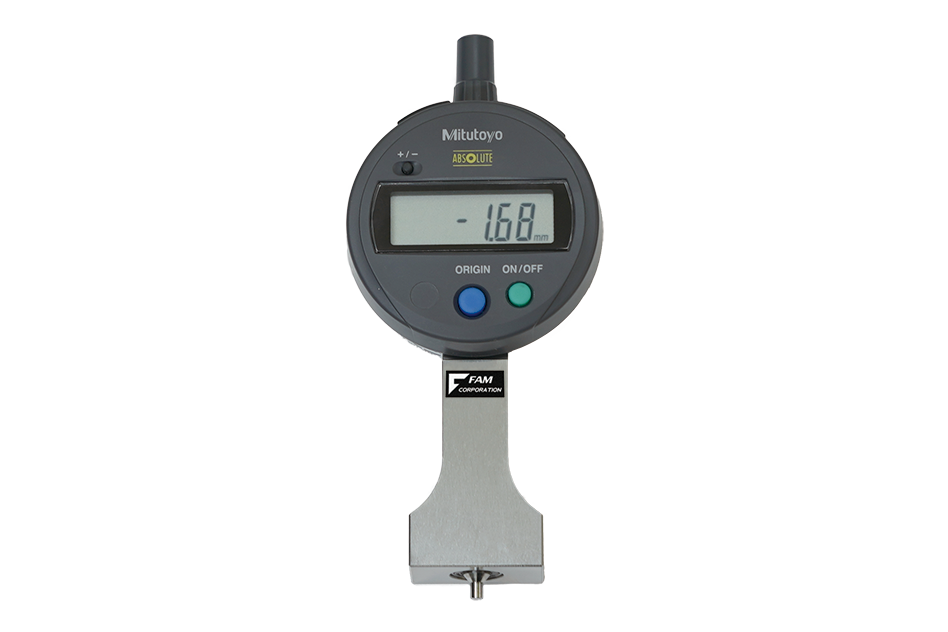

口元径測定器

口元径測定器

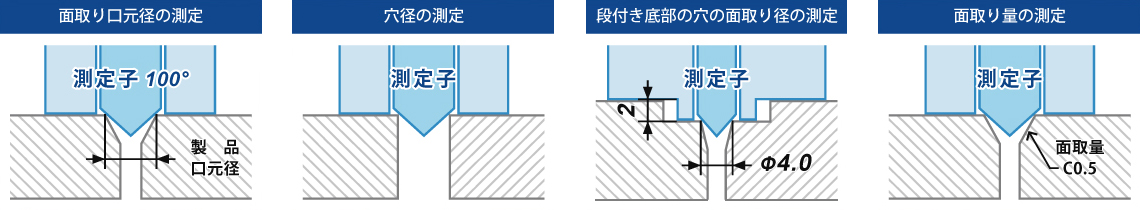

ミツトヨ製 インジケータを使用しての、口元測定器です。
ご希望の角度、大きさ等、お客様に合わせた多種多用なバリエーションで製作可能です。
多種多用な分野の企業様から、従来の検証方法よりもはるかに効率が良くなったと高評価をいただいております。

こちらの製品は、『ミツトヨ大阪営業所ショールーム』に展示中です。
こちらの製品の詳しい説明・使い方は、『口元径測定器【穴径・口元径測定】』にて公開中です。詳しくはこちら

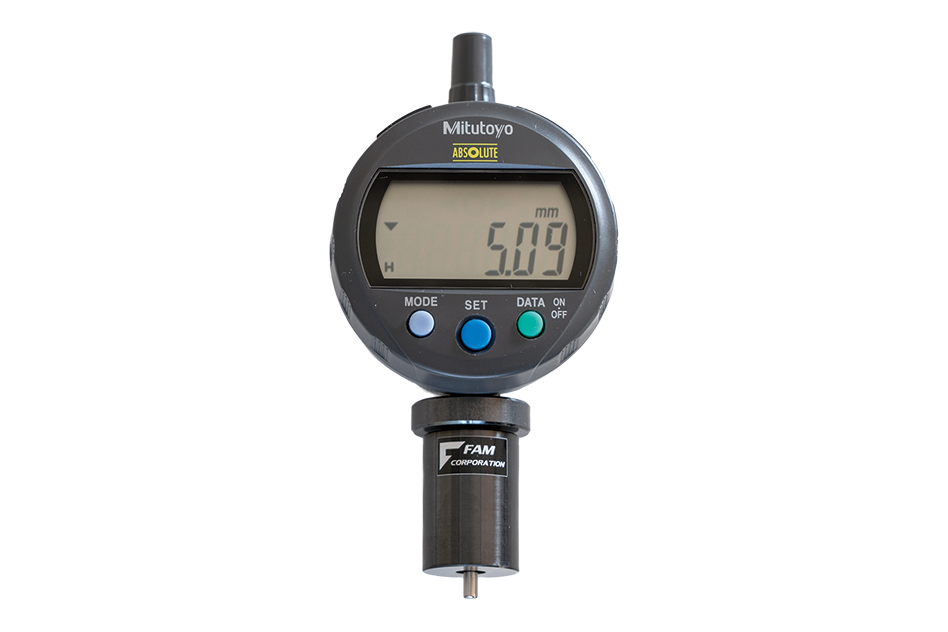

形状深さ同時測定器

形状深さ同時測定器

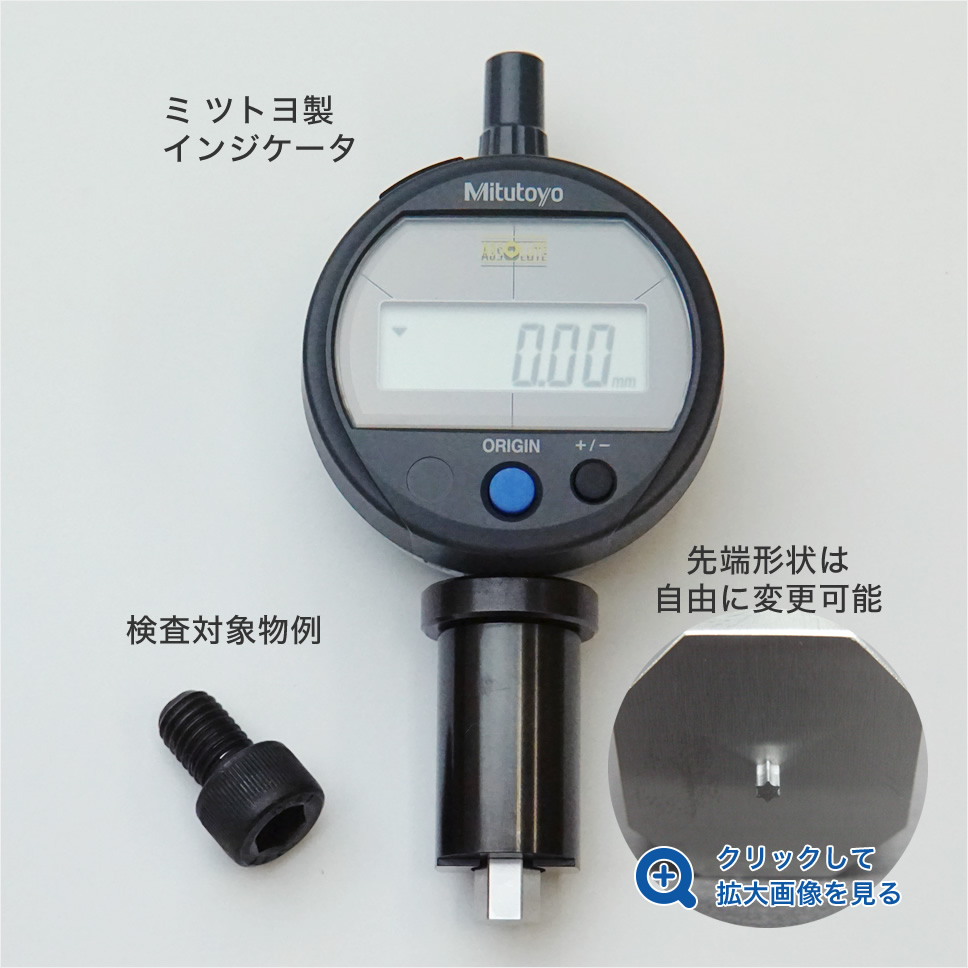

ミツトヨ製 インジケータを使用しての、形状深さ同時測定器です。

ご希望の先端形状をご指示いただければ、規格に適した先端形状を取り付けた測定器を製作し、納品いたします。
形状はヘキサロビュラ、六角、その他特注で複雑な形状でも可能です。
ゲージメーカーならではの独自の技術により高精度と短納期を実現いたします。
ゲージの通止め確認と、深さを数値での管理をすることにより、効率アップと正確な検査ができるので生産性向上が見込めます。
価格は60,000円から取り揃えております。

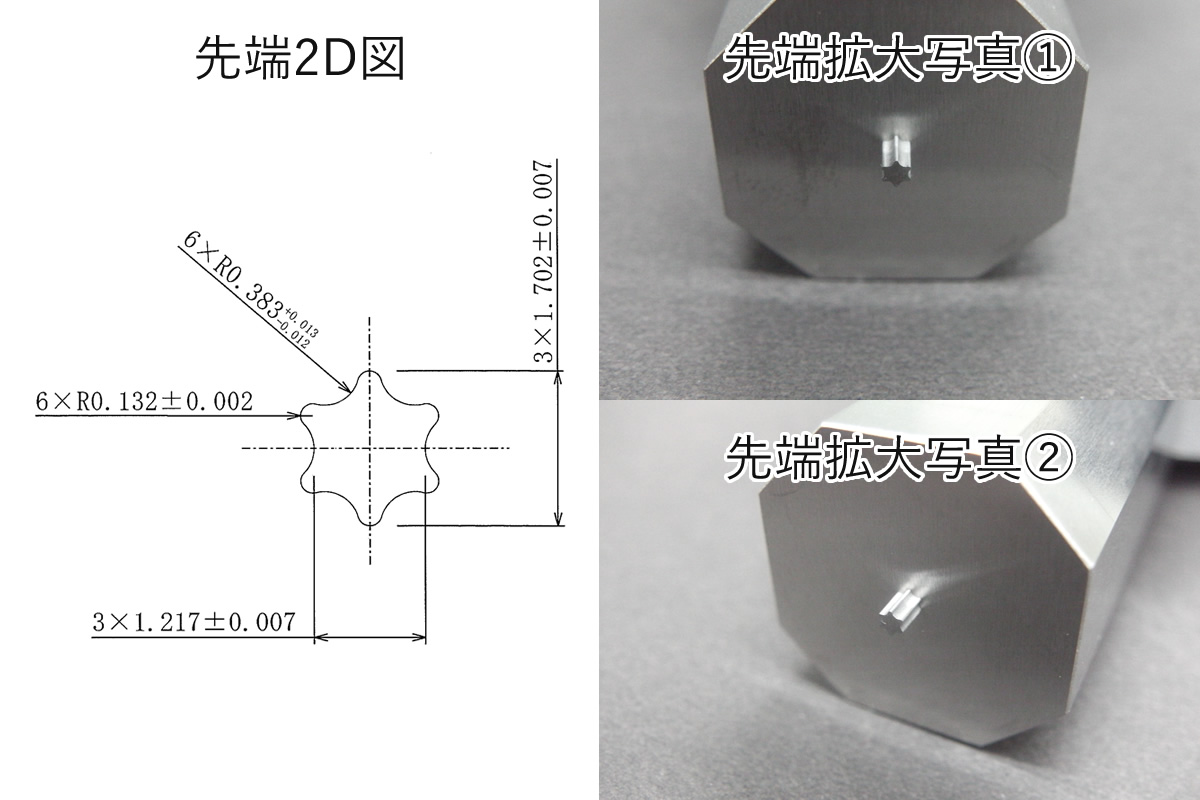

画像は、トルクスねじのヘキサロ形状(JIS B 1015:2008)と深さを同時に検査できる測定器です。

こちらの製品の詳しい説明・使い方は、『形状深さ同時測定器』にて公開中です。詳しくはこちら
先端の通止めゲージはコチラ! ㈱ファム標準品一覧

外形面取り測定器

外形面取り測定器

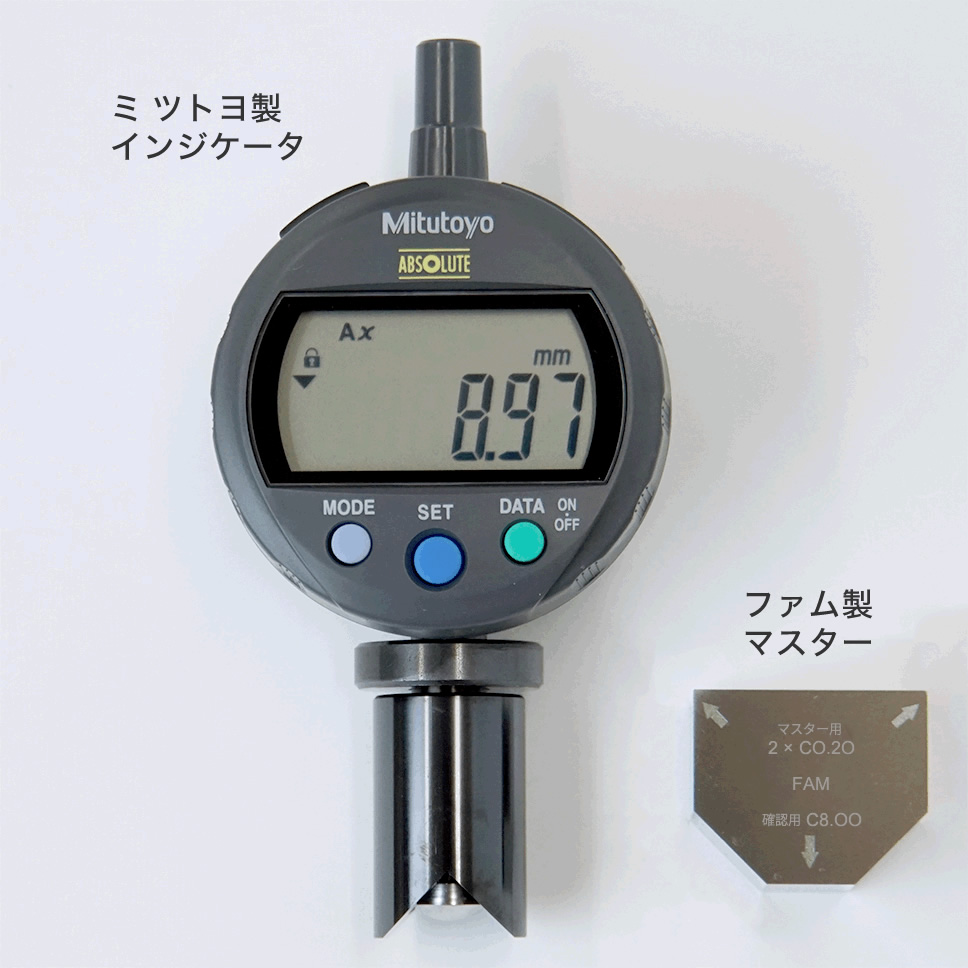

ミツトヨ製 インジケータを使用しての、面取り測定器です。

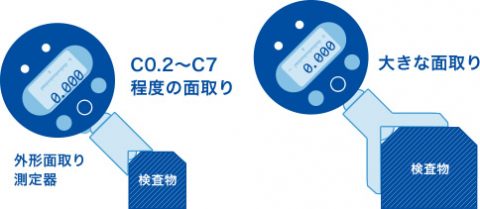

測定したい面取り部分に、測定治具を当てることで、面取りの大きさが正確に測定可能です。
治具の形状を変更することで、円筒の面取りや大きな面取りの測定も可能となっております。

外径面取り測定器は、C0.2~7程度の面取りやそれ以上の大きい面取りの検査に最適です。

穴径測定器

穴径測定器

ミツトヨ製 インジケータを使用しての、穴径測定器です。

穴に挿すだけで、穴の直径が測定できます。
測定器の先端に取り付けられた治具と演算式測定器で、接触した円の径を演算し、その直径値をデジタル画面に表示します。
穴径の入口を測定する方法として、顕微鏡や画像測定機がありますが、穴径測定器はこれらの設備機器とは違い、ハンディタイプの測定器なので容易に持ち運びができます。
誰でも簡単で、早くて、正確に測定をすることができ、インラインでの測定や加工途中の穴径の確認などにも効果を発揮します。

こちらの製品の詳しい説明・使い方は、『穴径測定器』にて公開中です。詳しくはこちら

面取り深さ測定器

面取り深さ測定器

ミツトヨ製 インジケータを使用しての、面取り深さ測定器です。

測定器の先端に取り付けられた特殊測定子が摺動することで、簡単に面取り量を測定することができます。接触した面取りの交点深さをデジタル画面に表示します。
面取り量を測定する方法として、顕微鏡や画像測定機がありますが、面取り深さ測定器はこれらの設備機器とは違いハンディタイプの測定器なので容易に持ち運びができます。
インラインでの測定から最終検査での測定まで、幅広くご使用いただけます。

こちらの製品の詳しい説明・使い方は、『面取り深さ測定器』にて公開中です。詳しくはこちら

皿ザグリ深さ測定器

皿ザグリ深さ測定器

ミツトヨ製 インジケータを使用しての、皿ザグリ深さ測定器です。

測定器の先端に取り付けられた特殊測定子が摺動することで、簡単に皿ザグリの交点深さを測定することができます。接触した面取りの交点深さをデジタル画面に表示します。
面取り量を測定する方法として、接触式形状測定器(コントレーサ)がありますが皿ザグリの深さ測定器は設備機器とは違いハンディタイプの測定器なので容易に持ち運びができます。
インラインでの測定から最終検査での測定まで、幅広くご使用いただけます。

こちらの製品の詳しい説明・使い方は、皿ザグリ深さ測定器』にて公開中です。詳しくはこちら。
