PRODUCT INFO標準品「ヘクサロビュラゲージ」のご紹介

ファムが製作した標準品「ヘクサロビュラゲージ」をご紹介いたします。標準品のご購入を希望される方は、「詳細はこちら」から各商品のご購入をお願いいたします。

標準品「ヘクサロビュラゲージ」

納入先企業様一覧(順不同)

  • 株式会社 シマノ 様
  • 帝人ナカシマメディカル 株式会社 様
  • 西島メディカル 株式会社 様
  • 京セラ 株式会社 様
  • 株式会社 葵精螺製作所 様
  • 株式会社 Aimedic MMT 様
  • 株式会社 ACTY Power 様
  • NBK 鍋屋バイテック 様
  • メイラ 株式会社 様
  • 日本電産 コパル電子 株式会社 様
  • 株式会社 ソニック石川 様
  • 日本ケミカルスクリュー 株式会社 様
  • 太平洋工業 株式会社 様
  • ミネベアミツミ 株式会社 様
  • オリンパステルモバイオマテリアル 株式会社 様
  • 川崎重工業 株式会社 様
  • パイオニアデジタルデザインアンドマニュファクチャリング 株式会社 様
  • 株式会社 日本エム・ディ・エム 様
  • 株式会社 光生 様
  • 昭和金属工業 株式会社 様
  • 東フロコーポレーション 株式会社 様
  • 合資会社 後藤製作所 様
  • 株式会社 オーエスアイツール 様
  • Zama Precision Industry Manufacturing Inc. 様
  • 大羽精研 株式会社 様
  • 株式会社 新城製作所 様
  • 株式会社 新城インターナショナル 様

他40社様 以上

必ずお読みください

  1. English translation.

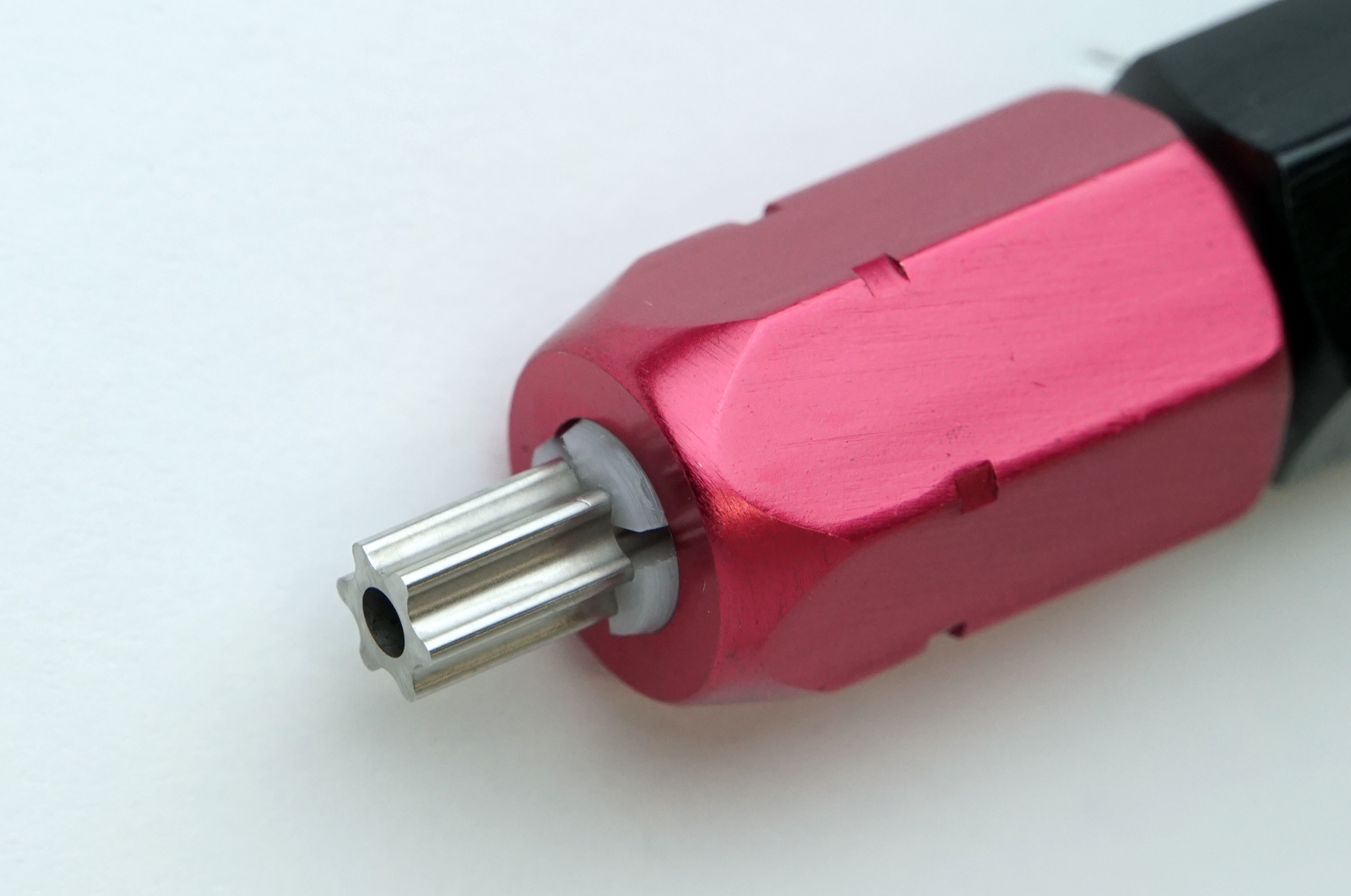

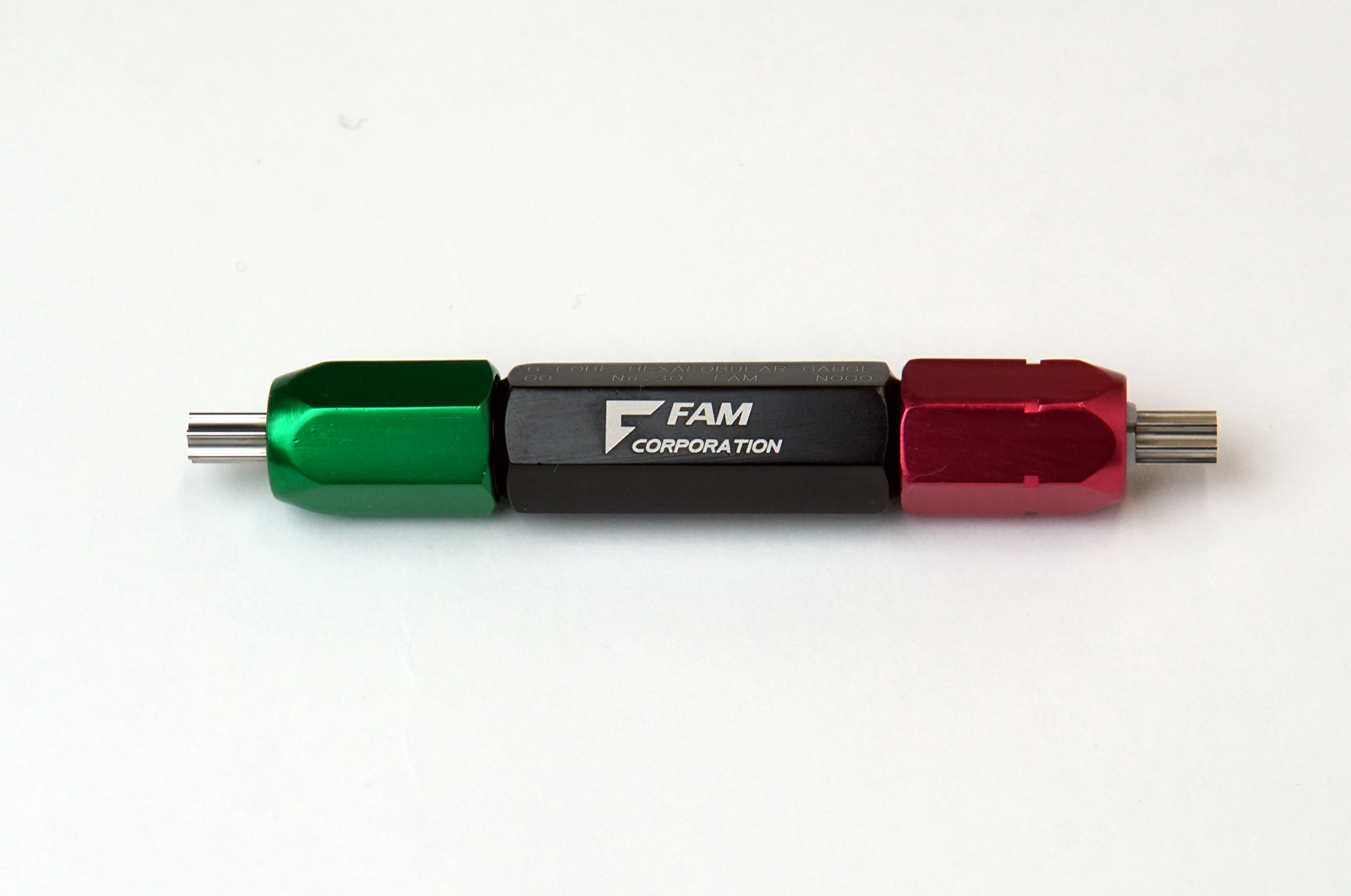

  2. ヘクサロビュラゲージは、トルクスねじ等のヘクサロビュラ穴の形状が正しく機械加工されているかを検査するリセスゲージです。通り側(青の取手)と止り側(赤の取手)があり、もし止り側のゲージが入った場合、JIS規格よりも形状が大き過ぎることになるので不合格品となります。止り側が入らないで、通り側のゲージが入れば合格品となります。もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。ヘクサロビュラゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。

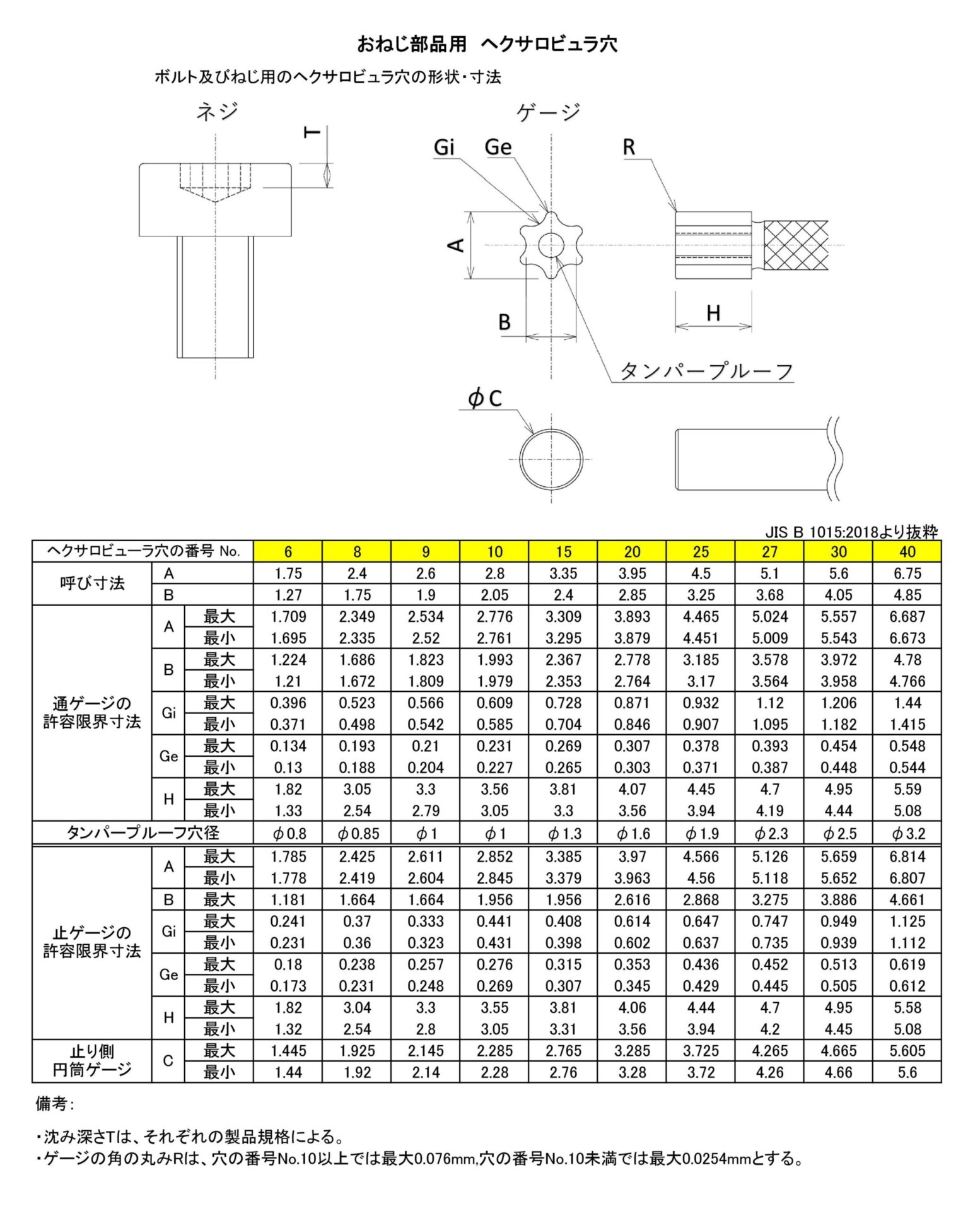

  3. JIS規格では、ヘクサロビュラ穴の止り検査に、2種類のゲージを使います。

    1.寸法A及びGeに対する止り側ゲージ
    (弊社へクサロビュラゲージ)

    2.寸法Bに対する止り側円筒ゲージ
    (ピンゲージ等)

  4. そもそも、ヘクサロビュラ形状ってなに?
    https://www.nbk1560.com/products/specialscrew/nedzicom/hexalobularscrew/point/
    ⇑ ネジメーカーのNBK様がヘクサロビュラ形状について、解り易く解説されております。(外部リンク)

  5. ヘクサロビュラゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。

  6. 弊社へクサロビュラゲージは通常のゲージでは検査できない、いたずら防止の突起付きボルト(タンパープルーフ仕様)も検査可能です。

  7. 納品の際には0.001mm単位の測定表を添付致します。
    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)

  8. 納期:受注後実働7日以内となっております。

  9. その他のサイズ・特注形状も対応可能ですので、お気軽にご相談ください。

  10. JASO F 116:2019(自動車部品-へクサロビュラ付きねじ部品)も弊社へクサロビュラゲージで検査可能です。

材質

SKD-11HRC60以上
名称構成規格詳細ページ

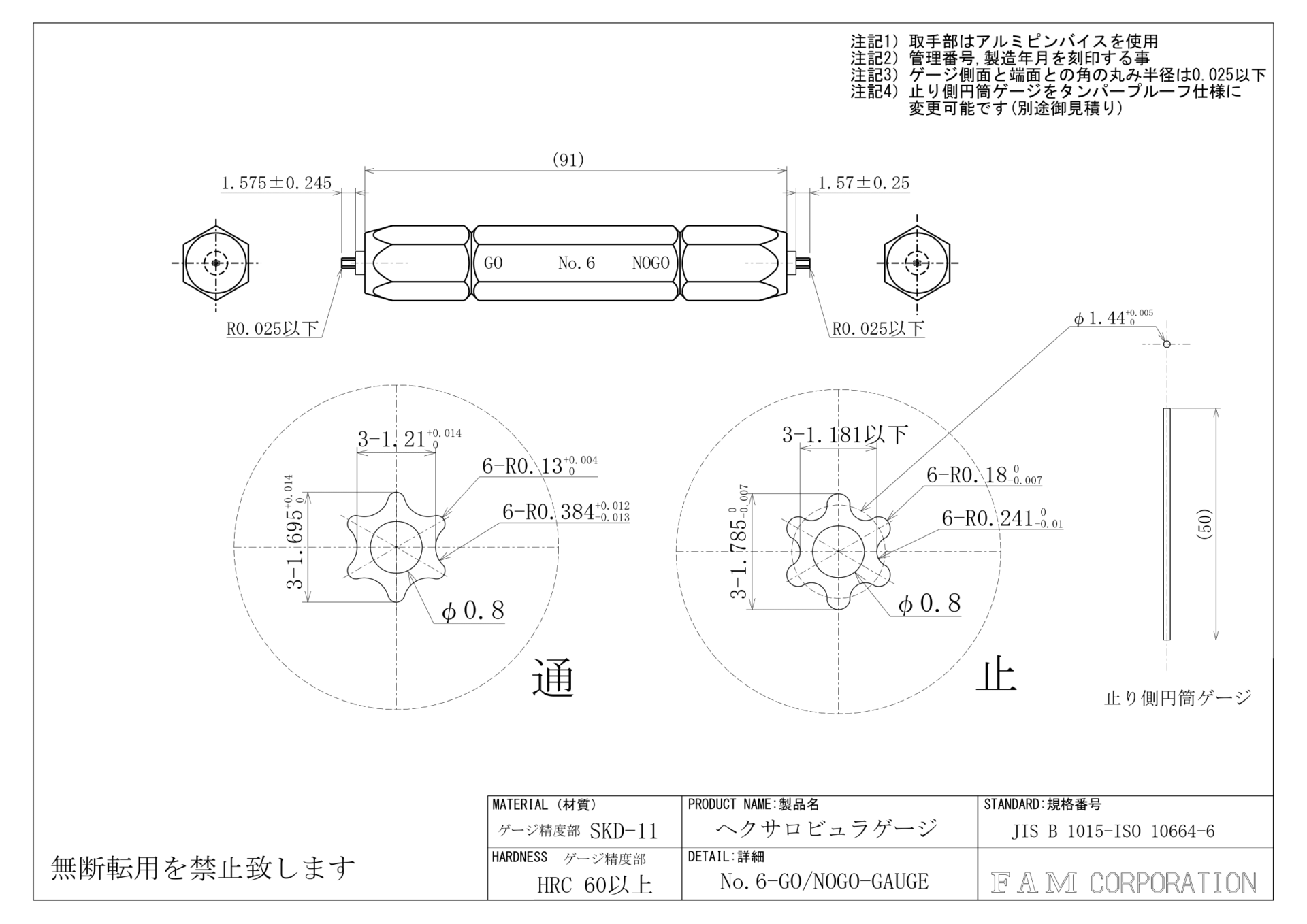

No.6-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.8-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.9-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.10-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.15-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.20-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.25-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.27-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.30-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
No.40-GO/NOGO-GAUGE通 / 止JIS B 1015:2018詳細はこちら
