PRODUCT INFO標準品「長穴栓ゲージ」のご紹介

標準品「長穴栓ゲージ」の通販・ネット販売はこちら。長穴栓ゲージは、長穴形状が正しく機械加工されているかを簡単で素早く正確に検査できるゲージです。特注ゲージの設計・製作も株式会社ファムにお任せください。

標準品「長穴栓ゲージ」

標準品「長穴栓ゲージ」のご紹介

「現在、⻑⽳の中間検査をノギスまたは、顕微鏡で⾏っている。」→しかし!ノギスでは測定精度にばらつきがでてしまい、顕微鏡では時間がかかりすぎている。そしてこの測定⽅法では平⾯上しか測定できない。

長穴栓ゲージを使えば!

今まで苦労して検査していた物が、簡単で早く正確に検査できるようになり、効率が上がります。

標準品「長穴栓ゲージ」の特徴

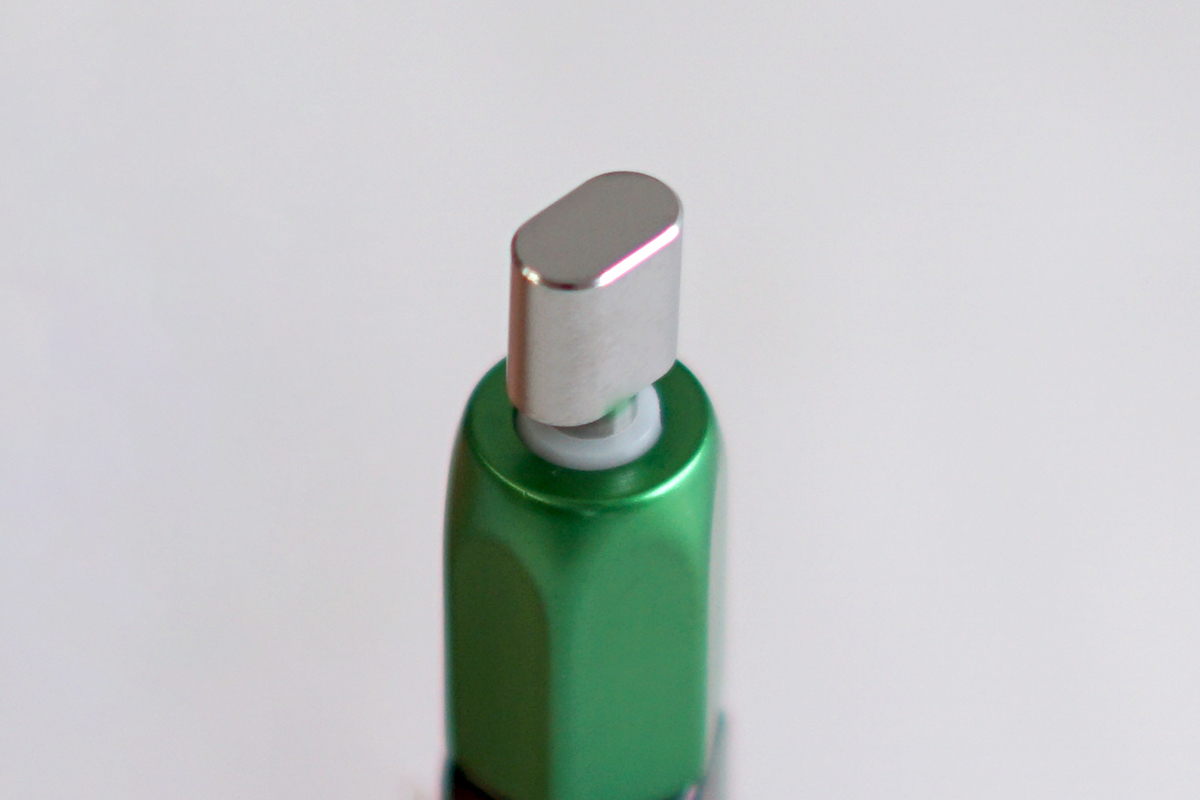

  1. 長穴栓ゲージは、長穴形状が正しく機械加工されているかを検査するゲージです。

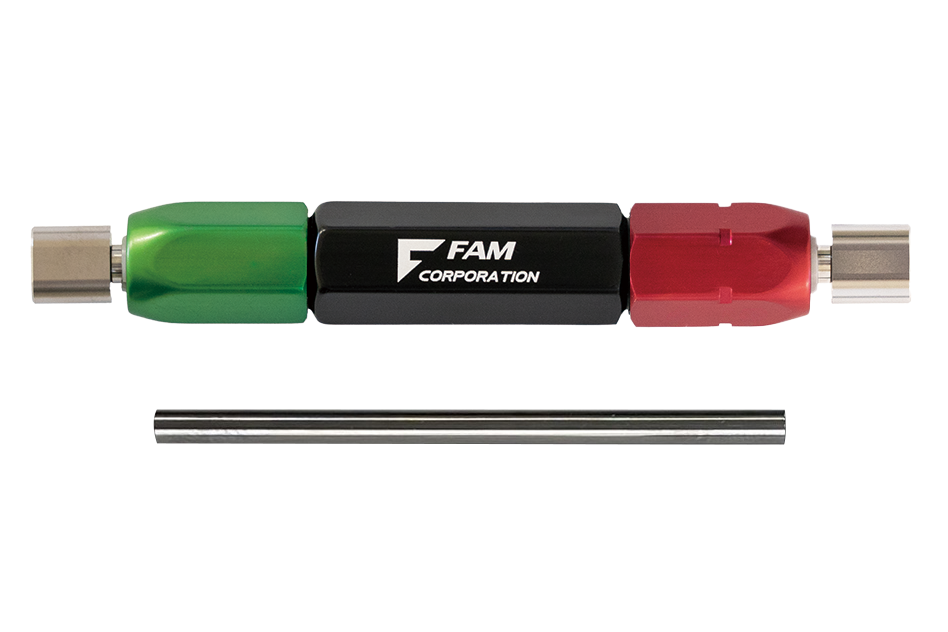

    通り(青の取手)と止り(赤の取手)があり、もし止り側のゲージが入った場合、規格よりも形状が大き過ぎることになるので不合格品となります。
    止まり側が入らないで、通り側のゲージが入れば合格品となります。

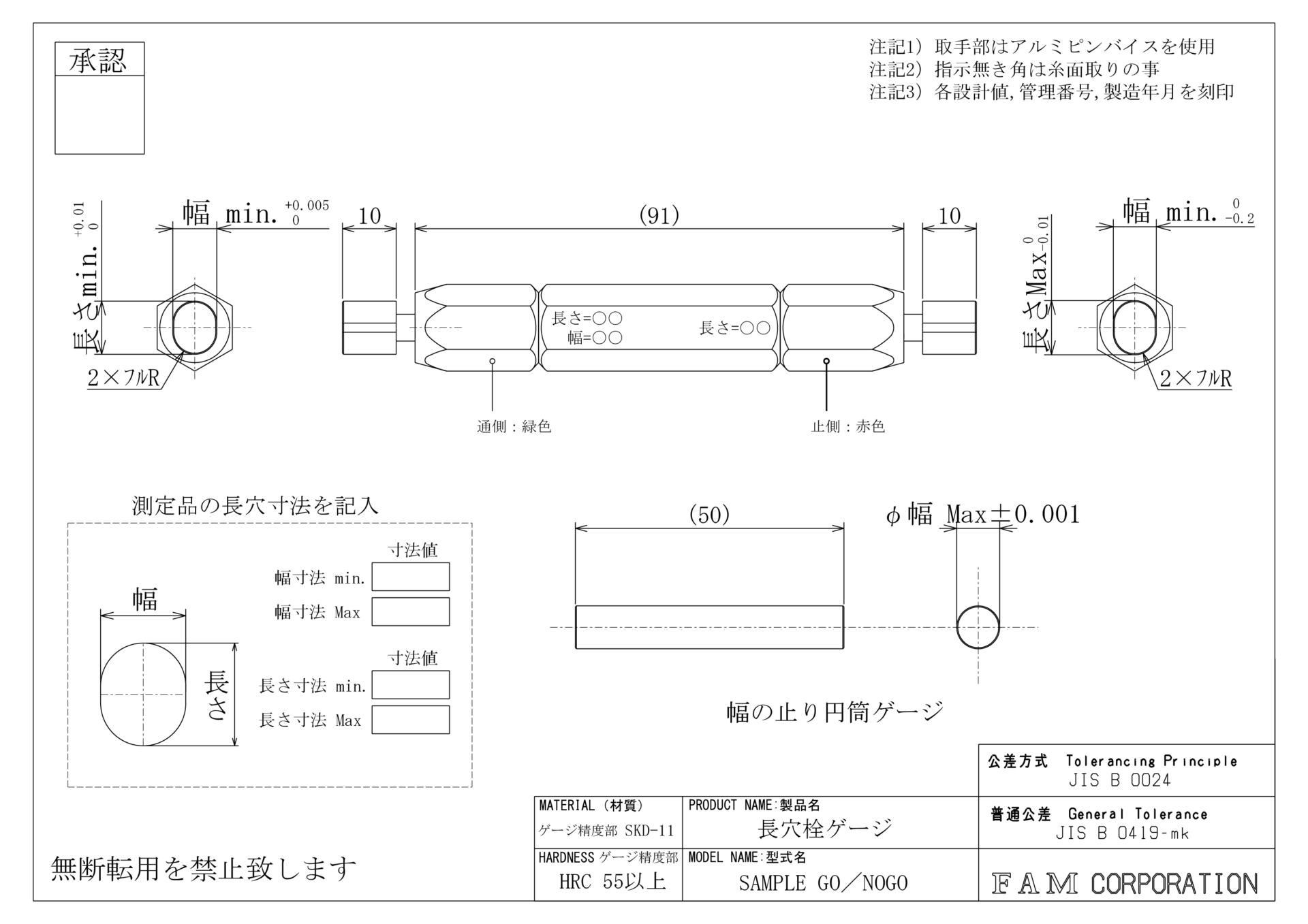

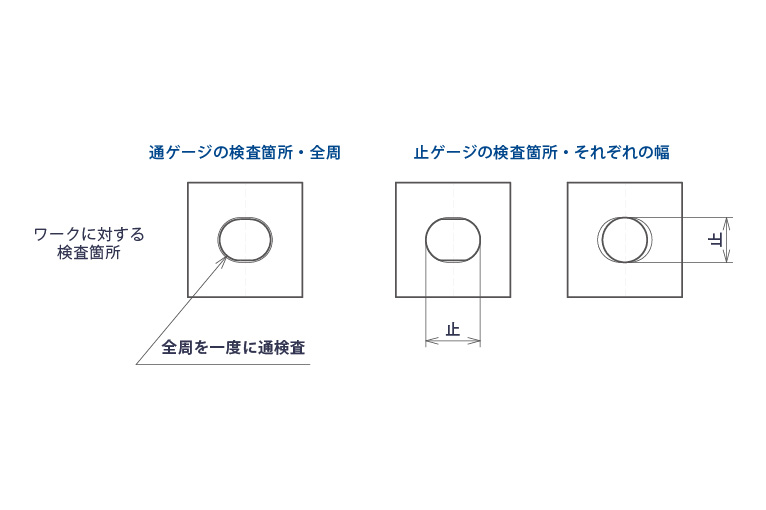

    ※止りはD2(溝幅),W2(溝巾)をそれぞれ単独で検査するため、2種類のゲージで検査します。

    もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。
    長穴栓ゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。
  2. 長穴栓ゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。
  3. ゲージの校正承っております。
  4. 納品の際には0.001mm単位の測定表を添付致します。
    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)
  5. 納期:受注後実働22日(応相談)
  6. その他のサイズ・特注形状も対応可能です。お気軽にご相談ください。

材質

SKD-11HRC 55 以上
