標準品「Insulation Barrel Crimp Section Gage」

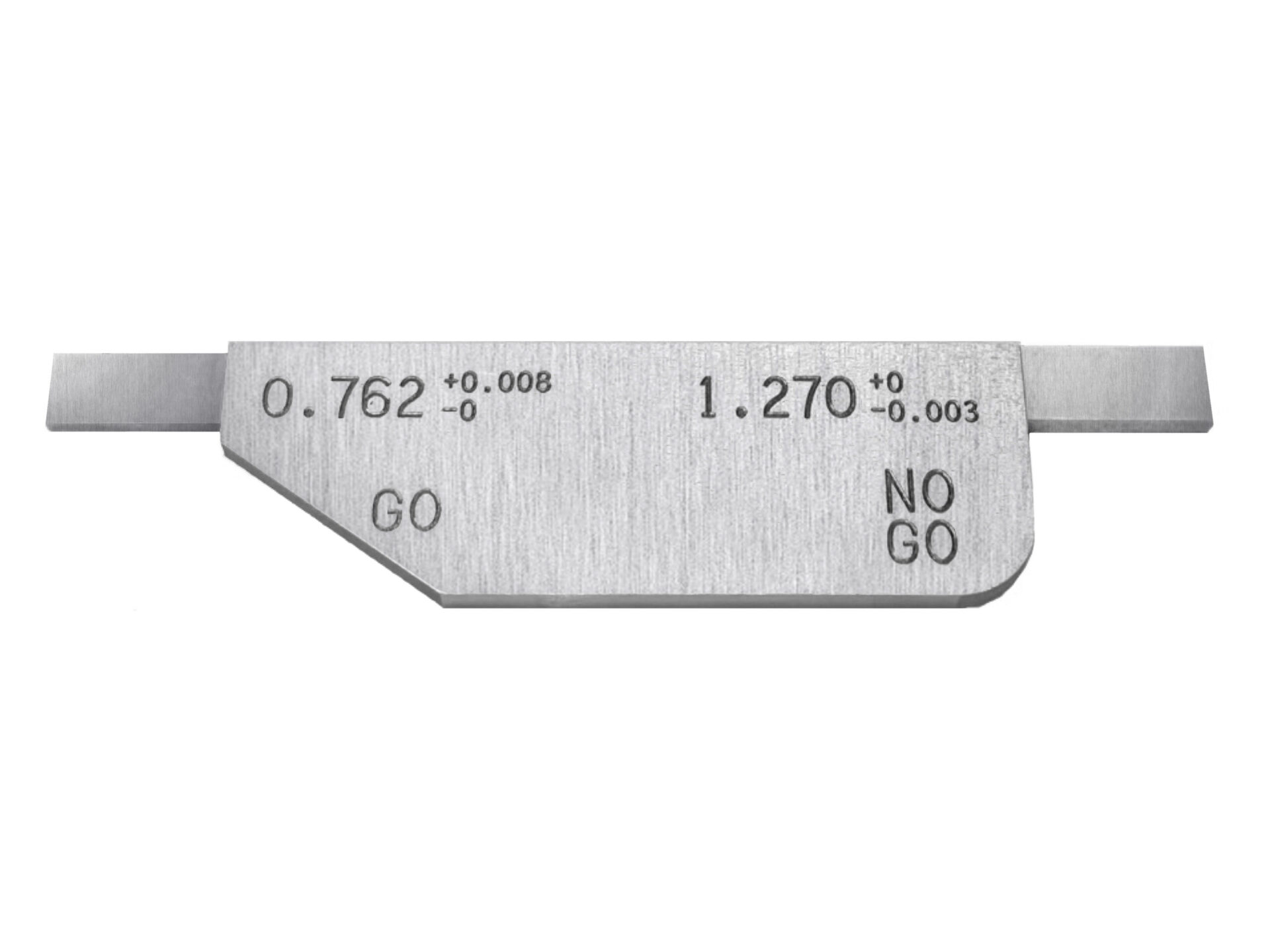

圧着ペンチのダイ(Die)形状検査用ゲージです。
ゲージには通り側(小さい方)と止り側(大きい方)があり、ペンチが閉じた状態でゲージの通り側(小さい方)が入らなければ、規格よりも形状が小さ過ぎることになるので不合格品となります。
通り側が入り、止り側が入らなければ合格品となります。止り側まで通った場合、形状が大き過ぎることになるので不合格品となります。

標準品「Insulation Barrel Crimp Section Gage」の特徴

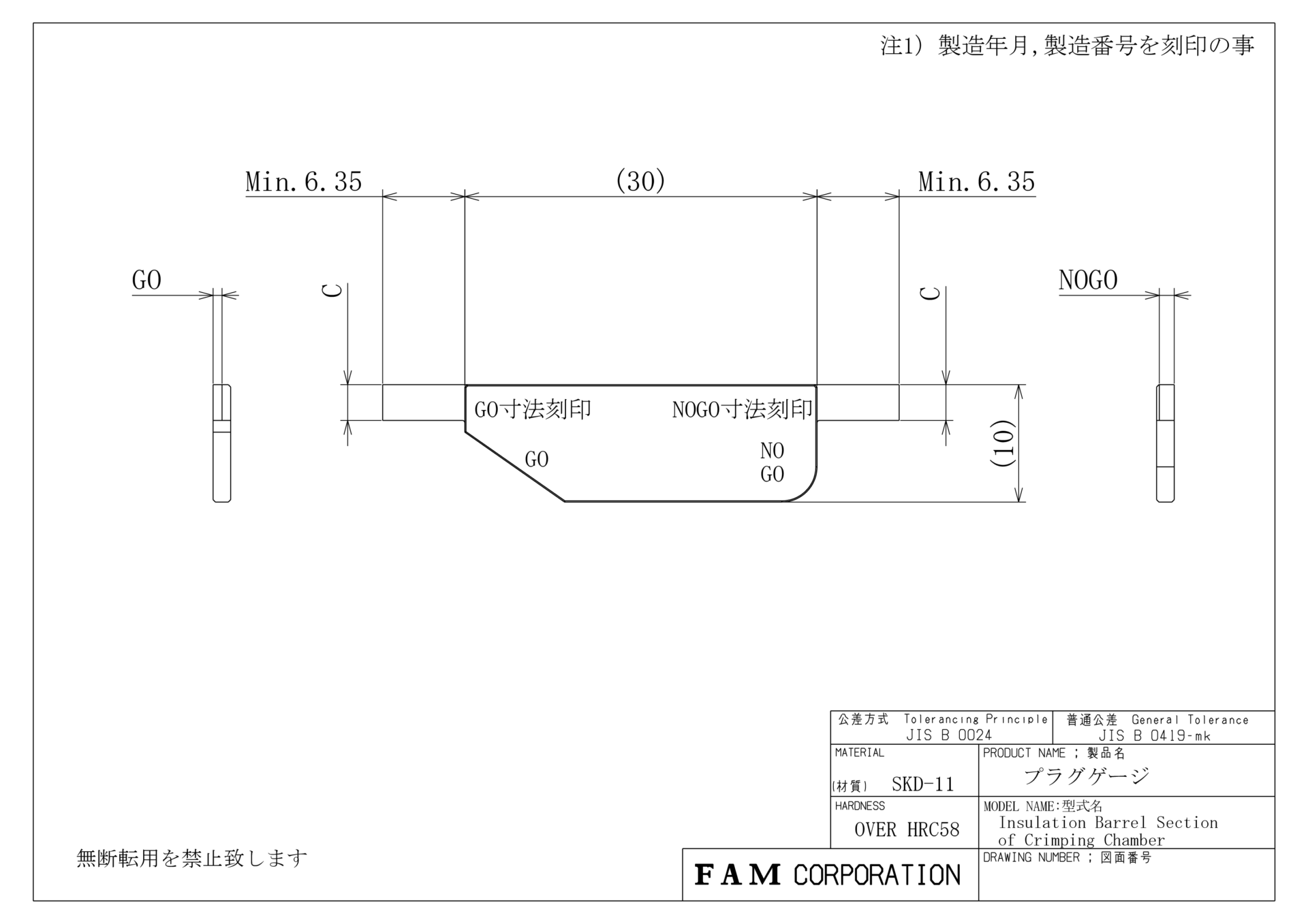

  1. 寸法『GO , NOGO , C』は下記入力欄がございます。
    ・寸法入力例
    GO=0.762-0.77 NOGO=1.267-1.27 C=3.05±0.13
  2. 納品の際には0.001mm単位の測定表を添付致します。
  3. ご希望により測定機器の校正証明書を添付致します。(別途費用)
  4. 納期:受注後実働15日以内となっております。

材質

SKD-11OVER HRC58

資料請求はこちら
