特注へクサロビュラゲージ製作事例

特注へクサロビュラゲージ製作事例

標準 へクサロビュラゲージ

<ホームページからの問合せ>

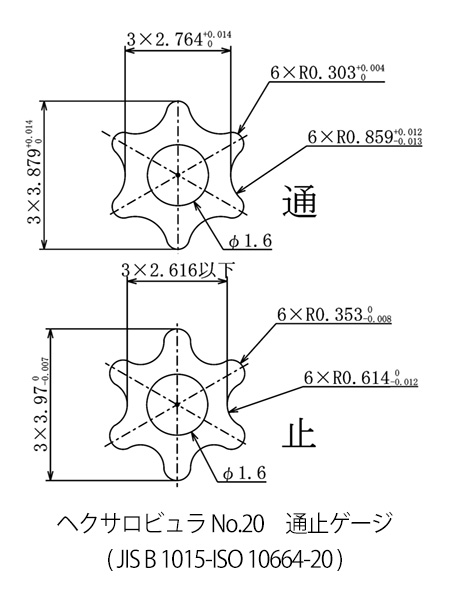

「ホームページを見て初めて連絡させていただきます。当社はボルトの製造販売を行っており、ヘクサロビュラ形状の加工後、鍍金処理をして出荷しています。 JIS規格のヘクサロビュラNo.20形状の通止ゲージを購入させていただきたいのですが、併せて処理前の製品も確認する為に、処理前の寸法で検査が出来る通止めゲージの製作は可能でしょうか?
鍍金の膜厚は4~6μmになります。ご検討よろしくお願いします。」 と言うお問い合せをいただきました。





㈱ファムではお客様要望に応えるゲージを製作します。

特注へクサロビュラゲージ

<㈱ファムの対応>

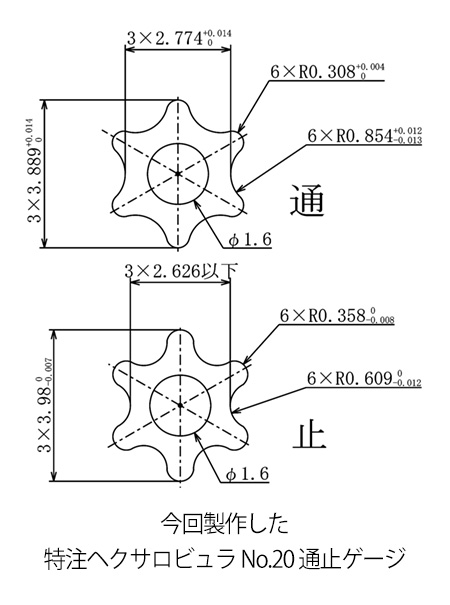

上記のお問い合わせを受け、 ヘクサロビュラ形状No.20とその寸法をもとに鍍金処理前寸法の図面を作成し、お見積りと納期をお伝えしたところ、承認をいただき製作することとなりました。
納品後、お客様から「特注のヘクサロビュラゲージを製作していただきありがとうございます。おかげさまで鍍金前の検査が素早くでき、大変助かっています。」と嬉しいお言葉をいただきました。
㈱ファムでは、お客様のご要望に合わせたゲージの設計・製作を行っております。
検査・測定でお困りの場合はお気軽にお問い合わせください。
