新製品 「面取り深さ測定器」 のご紹介

新製品 「面取り深さ測定器」 のご紹介

いつも(株)ファム技術ニュースをご愛読いただきありがとうございます。 今回の(株)ファム技術ニュースでは、 この度新しく弊社の標準品に加わります【面取り深さ測定器】のご紹介をさせていただきます。

「面取り深さ測定器」とは?

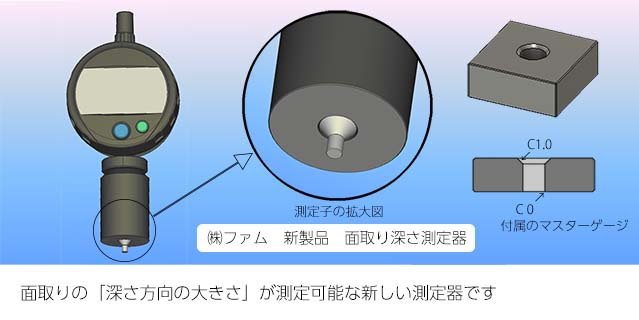

面取り深さ測定器

面取り深さ測定器とは、機械上では測定が困難な面取りの深さ方向を簡単に計測できる測定器です。
内径に対して面取りがある形状での使用例をご紹介いたします。

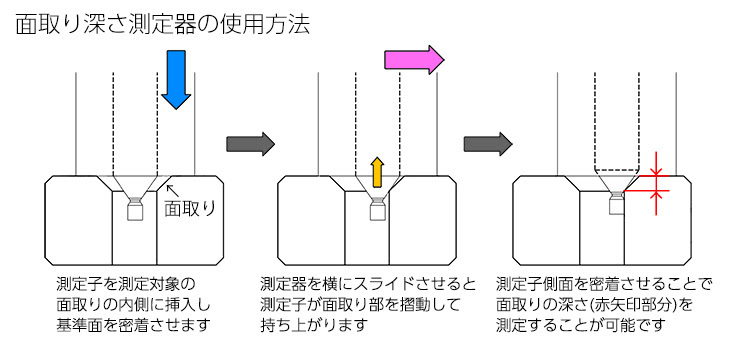

下図の様に、測定器の先端の測定子を製品に挿入し、横方向に押し当てることで測定子が持ち上がり、 現状の面取りの深さ方向の大きさがインジケータに数値で表示されます。

面取り深さ測定器の使用方法

通常のセット品として付属しているマスターゲージにて、 ご使用の前に面取り深さ測定器の0セットと精度確認も可能となっており、安心してお使いいただけます。
ご発注いただいたお客様からは「機械上で簡単に測定ができ、 測定のために一度取り外し再度取りつけなおしていた時間のロスが減り、 とても助かりました。」とありがたいお言葉を頂戴いたしました。
(株)ファムでは、お客様の工程内での効率をより良くするための商品を多数取り扱っています。 弊社ホームページ掲載の標準品への特注対応などもおこなっておりますので、お気軽にお問い合わせください。

↓↓詳細は弊社ウェブサイトの特集ページをご覧下さい↓↓
https://www.fam1.co.jp/mitutoyo/chamfere-depth/
