PRODUCT INFO標準品「片口板挟みゲージ」のご紹介

ファムが製作した標準品「片口板挟みゲージ」をご紹介いたします。標準品のご購入を希望される方は、「詳細はこちら」から各商品のご購入をお願いいたします。

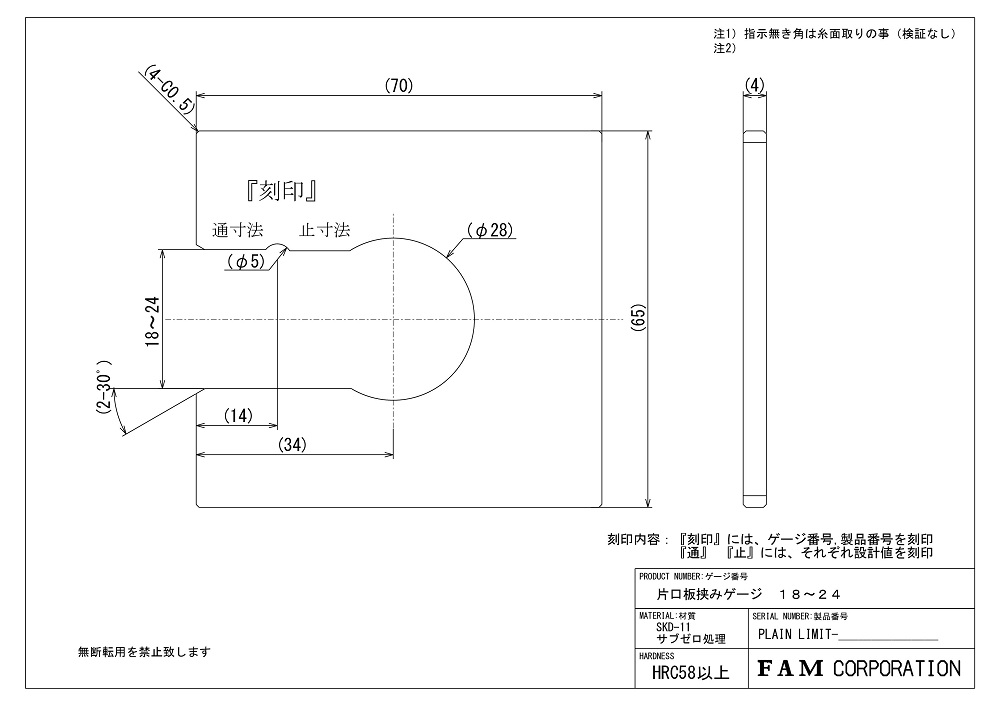

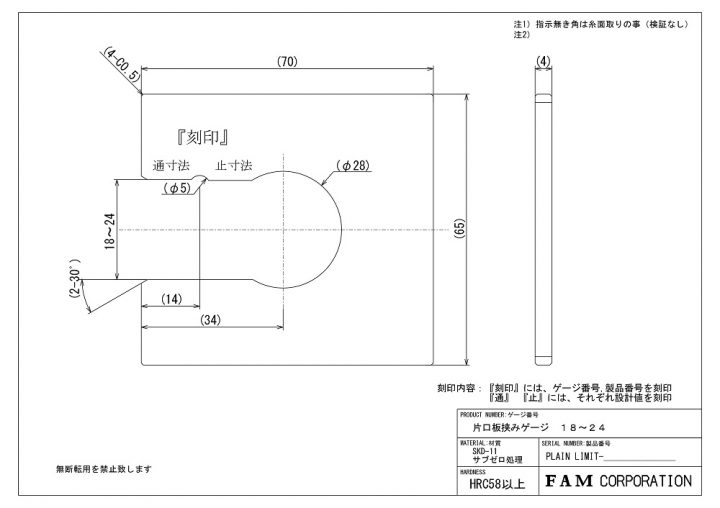

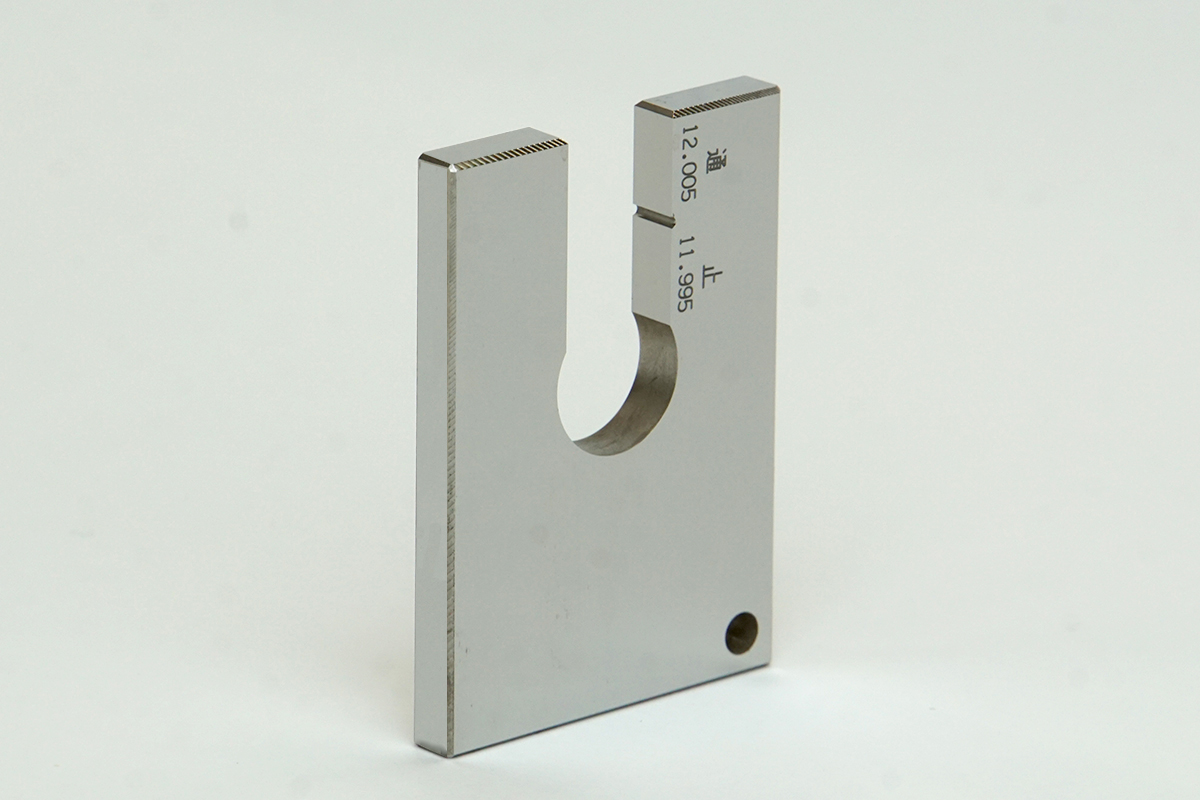

標準品「片口板挟みゲージ」

こちらの商品が気になる方は、形状・深さ測定器がオススメです。

必ずお読みください

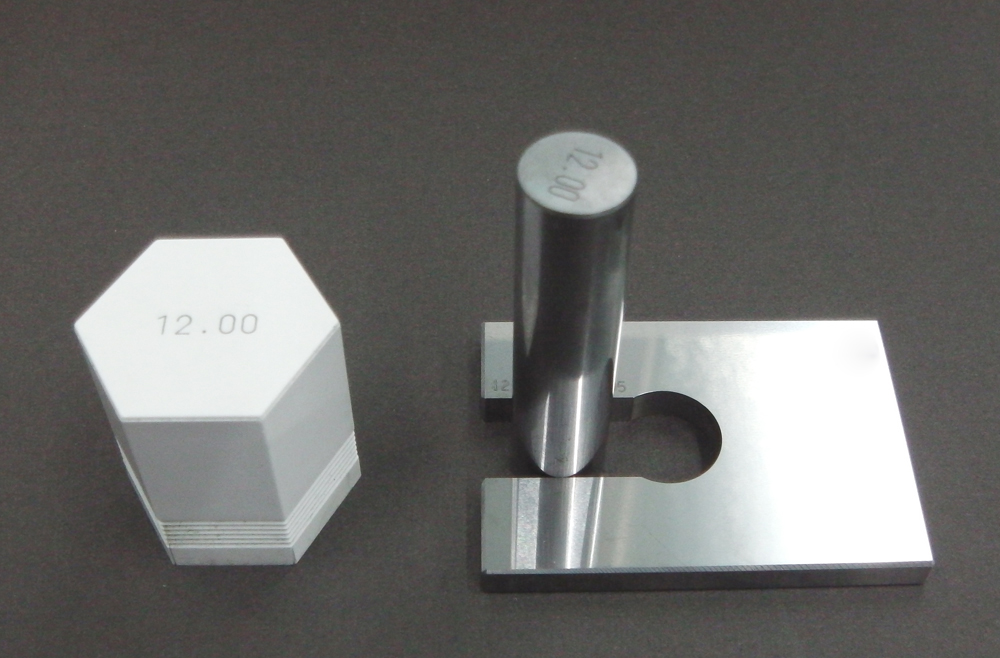

  1. はさみゲージは、製品の2面幅を検査するゲージです。通り側(入口側)と止り側(段差側)があり、もし止まり側をゲージが通った場合、JIS規格よりも形状が小さ過ぎることになるので不合格品となります。止り側が入らないで、通り側に製品が入れば合格品となります。もし製品が通り側(入口側)にも入らなければ形状が大きすぎることになるので不合格品となります。はさみゲージは最終検査や受け入れ検査のみではなく、現場作業での検査でも大きな助けになります。

  2. 2面幅の通り側寸法D1・止り側寸法D2は、購入ページで入力して頂いております。

  3. ゲージの2面幅の寸法の許容差は、

    通側-0.001,-0.005 止り側±0.002 です。

    ※JIS規格のIT6用限界ゲージを参考

  4. 納品の際には0.001mm単位の測定表を添付致します。20℃での検査

    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)

  5. 弊社のはさみゲージは、2面幅の通り側寸法D1・止り側の寸法D2をお客様からのご要望に合わせたゲージですのですべて受注生産となております、納期は受注後実働20日となっております。(応相談)

材質

SKS-3HRC60 安定化処理(サブゼロ)

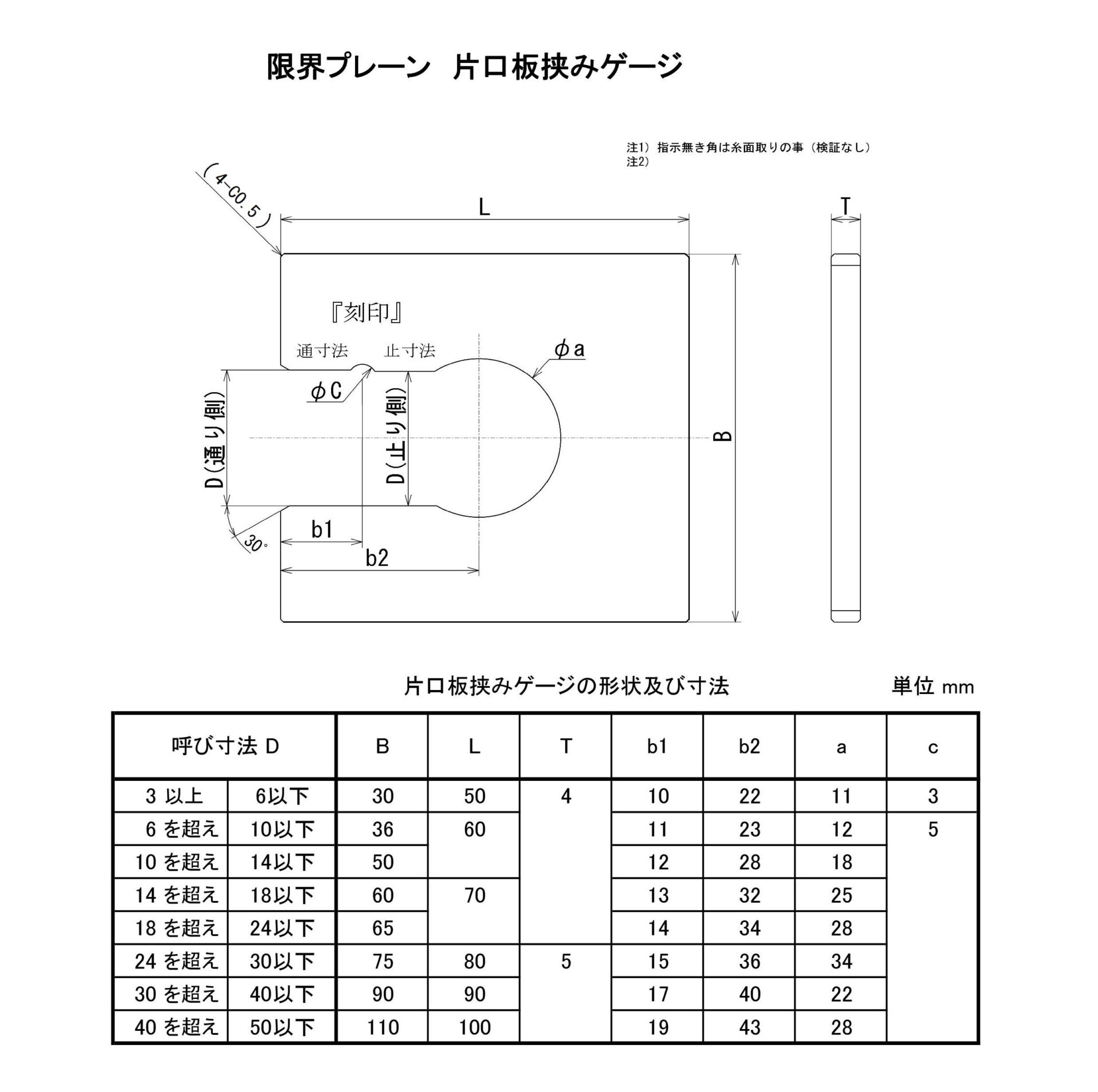

名称 構成 規格 定価(税別) 詳細ページ
はさみゲージ D=3~6 通/止 JIS B 7420:1997 ¥38,000- 詳細はこちら
はさみゲージ D=6~10 通/止 JIS B 7420:1997 ¥37,000- 詳細はこちら
はさみゲージ D=10~14 通/止 JIS B 7420:1997 ¥36,000- 詳細はこちら
はさみゲージ D=14~18 通/止 JIS B 7420:1997 ¥37,000- 詳細はこちら
はさみゲージ D=18~24 通/止 JIS B 7420:1997 ¥38,000- 詳細はこちら
はさみゲージ D=24~30 通/止 JIS B 7420:1997 ¥39,000- 詳細はこちら
はさみゲージ D=30~40 通/止 JIS B 7420:1997 ¥40,000- 詳細はこちら
はさみゲージ D=40~50 通/止 JIS B 7420:1997 ¥41,000- 詳細はこちら
