production-jig治具の設計・製作の提案事例

ゲージ & 治具提案事例CASE STUDY #4

PROPOSED CASE GENRE治具の設計・製作

画像測定機用の治具の設計・製作依頼

自動車パーツ製造メーカー様からの初めての依頼

「初めてご連絡させていただきます。弊社は自動車のパーツを製造するメーカーです。新商品のパーツの曲面部を画像測定機で測定したいのですが、パーツが湾曲しており、不安定で測定しづらい形状です。簡単・正確に固定できる画像測定機用の治具を御社で設計・製作していただけないでしょうか?どうぞよろしくお願いいたします。」

というご相談をいただきました。

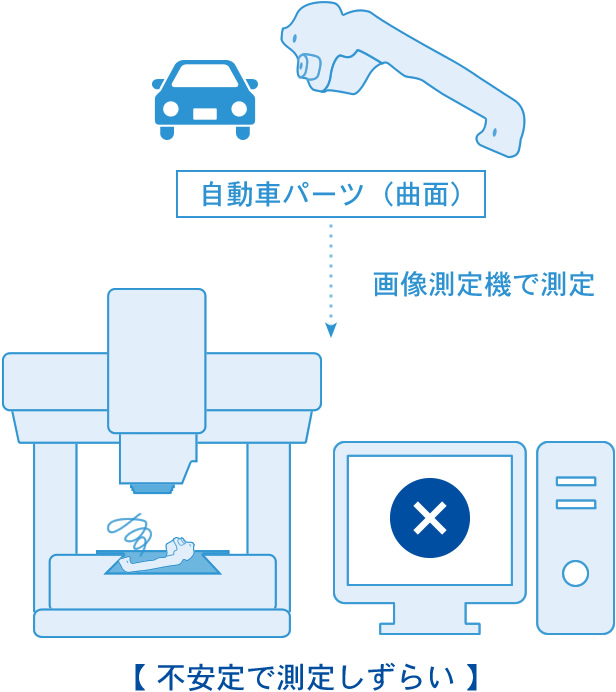

画像測定機で曲面のあるパーツを測定すると不安定で測定しずらい

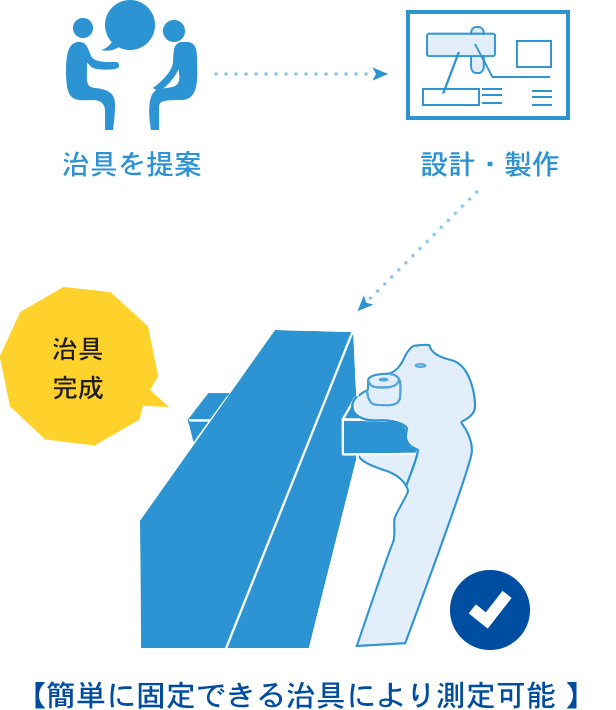

どれだけ手間なく製品を固定し、測定値を安定させるか検討

この相談を受け、実際に担当の方とお会いし、使用方法・要求精度などを打ち合わせさせていただきました。どれだけ手間なく製品を固定し、測定値を安定させるかを検討した結果、弊社から『2ヶ所のデータム穴にピンを挿入し、ピン2本とデータム面で部品を固定させる治具』をその場で提案させていただきました。

後日、お客様から承認をいただき、弊社で特注の治具の設計・製作しました。

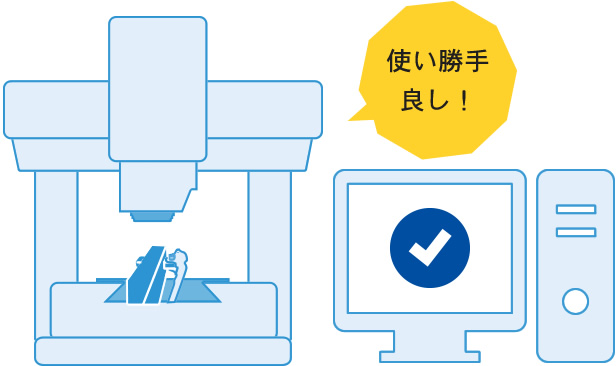

簡単に固定できる治具により、測定可能

簡単に取り付けが可能で、使い勝手が良い治具を製作

納品後、お客様からは「簡単に取り付けが可能で、使い勝手が良いです。特にデータム通りに固定して測定できるので安心です」と喜びの声をいただきました。

株式会社ファムでは、幾何公差に精通しているからこそお客様のご要望に即時にお応えし、簡単で使い勝手の良い治具を設計でき、ゲージメーカーならではの高品質な品物をお客様に提供できます。多種多様なニーズのお客様に安心と満足を提供できるよう日々成長していきたいと考えています。

簡単に取り付けが可能で、使い勝手が良い治具だと好評
